不锈钢蚀刻工艺

不锈钢蚀刻工艺是一种通过化学或物理方法在不锈钢表面进行选择性腐蚀，从而形成精密图案或文字的技术。该工艺广泛应用于装饰、电子、医疗器械、工业标牌等领域。以下是详细的不锈钢蚀刻工艺流程和关键要点：

一、主要工艺流程
1. 表面预处理
清洁脱脂：去除不锈钢表面的油污、氧化层（常用碱性溶液或有机溶剂）。
抛光/拉丝：根据需求对基材进行表面处理（如镜面、雾面等）。
烘干：确保表面完全干燥，避免影响后续涂层附着力。

2. 涂覆光刻胶
感光胶/抗蚀膜：通过喷涂、滚涂或丝网印刷将光敏胶均匀覆盖在不锈钢表面。
预烘：低温烘干（6080℃）使胶层固化。

3. 曝光与显影
紫外曝光：将设计好的图案菲林膜覆盖在表面，紫外线照射使曝光区域胶层硬化。
显影：用碱性溶液（如碳酸钠）溶解未曝光部分，露出需蚀刻的金属区域。

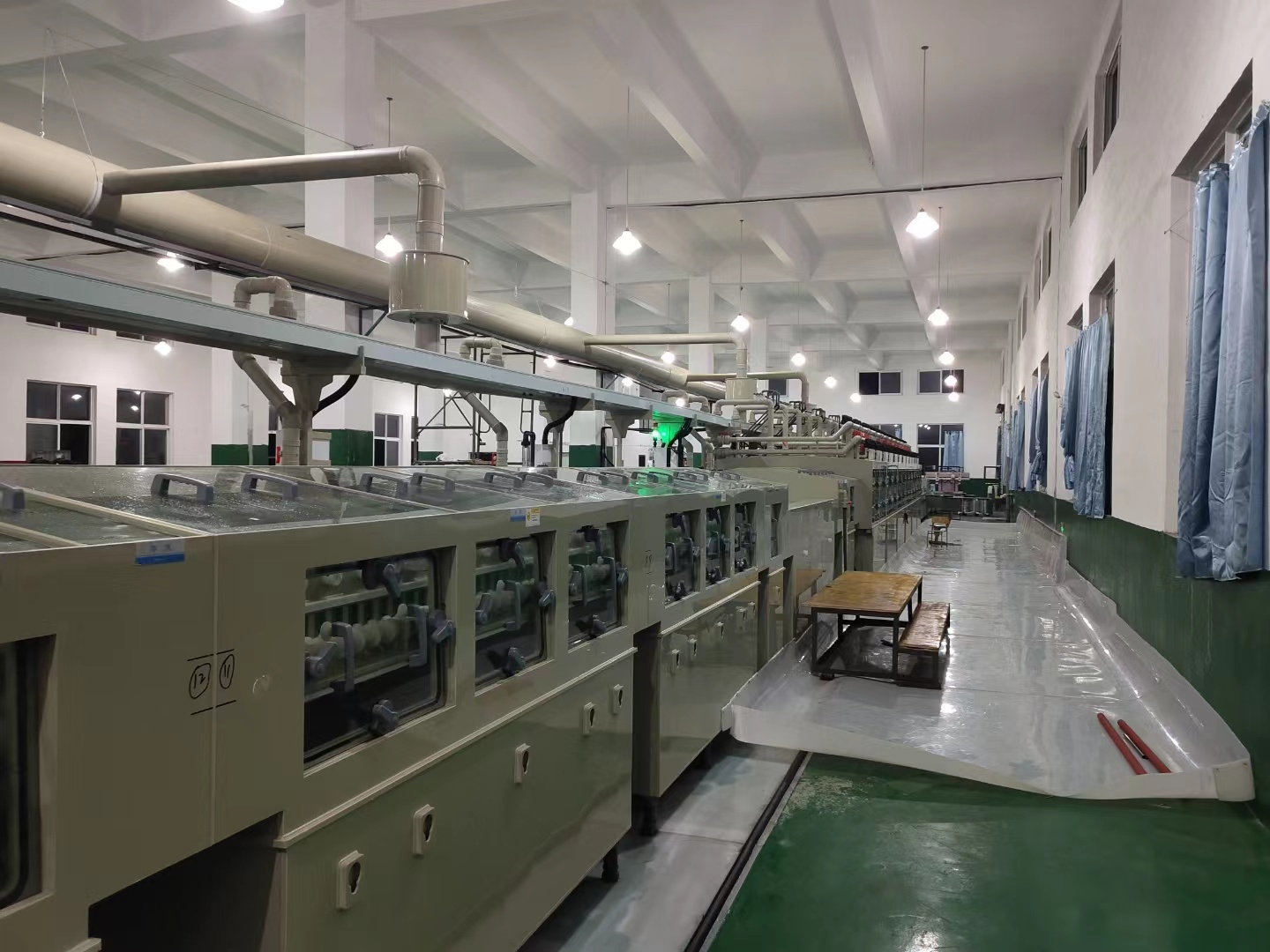

4. 蚀刻
化学蚀刻：常用三氯化铁（FeCl₃）、硝酸（HNO₃）或盐酸（HCl）溶液腐蚀暴露的金属区域，控制浓度、温度和时间（通常3050℃）。
电解蚀刻：通过电流加速腐蚀，精度更高，适合复杂图案。

5. 去胶与清洗
用氢氧化钠溶液或专用剥离剂去除剩余光刻胶。
高压水冲洗并中和残留酸碱，防止二次腐蚀。

6. 后处理
抛光/喷砂：修饰蚀刻区域边缘。
着色/电镀：可选步骤，如PVD镀膜、电泳涂装等增强美观性。

二、关键工艺参数
蚀刻液选择：
三氯化铁（常用，成本低，但需控制再生处理）。
酸性混合液（如HNO₃+HF，适用于高精度但腐蚀性强）。
温度控制：2050℃（过高导致侧蚀严重，过低效率低）。
时间控制：根据深度调整（通常0.010.5mm）。

三、常见问题与解决方案
1. 侧蚀（Undercut）
原因：蚀刻时间过长或浓度过高。
解决：优化掩膜精度、调整蚀刻液参数或采用电解蚀刻。

2. 图案模糊
原因：曝光不足或显影不彻底。
解决：加强菲林膜与基材的贴合度，校准曝光时间。

3. 表面粗糙
原因：蚀刻液杂质或金属晶间腐蚀。
解决：过滤蚀刻液，添加缓蚀剂（如硫脲）。

四、应用场景
装饰行业：电梯面板、奢侈品LOGO、艺术浮雕。
工业部件：精密滤网、微流道芯片、传感器元件。
电子领域：电路板屏蔽罩、接触片。

五、环保与安全
废液处理：蚀刻液需中和沉淀（如用石灰中和酸性废液），回收金属离子。
防护措施：操作时穿戴防酸手套、护目镜，确保通风良好。

通过精准控制参数和掩膜设计，不锈钢蚀刻工艺可实现微米级精度，满足高附加值产品的需求。如想了解更多样品，可点击不锈钢标牌 查看！
