电铸标牌的尺寸主要受生产工艺和材料特性的限制,不同厂商和工艺标准下可能存在一定差异。根据搜索结果,以下是电铸标牌的尺寸范围及相关设计要点:
1. 常规尺寸范围
- 最大尺寸:一般电铸标牌的尺寸限制在 小于400mm,而部分厂商提供的产品最大尺寸为 小于200mm。

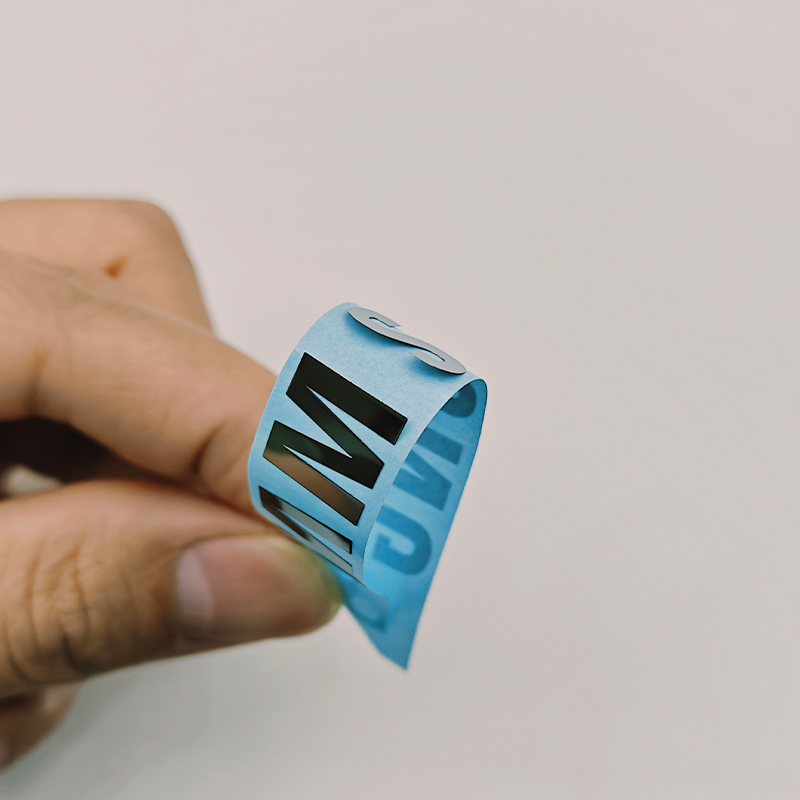

- 超薄电铸标牌:厚度通常为 0.04-0.08mm(不含胶水),适用于较小尺寸的精细标牌。
2. 厚度要求
- 标准电铸镍标牌的厚度通常在 0.2±0.1mm,而超薄电铸标牌的厚度可低至 0.04-0.08mm。
- 若标牌高度较高(如浮雕或凸起部分),建议控制在 3mm以下,以避免结构变形。
3. 设计限制
- 拔模角度:浮雕或凸起部分的边缘拔模斜度应≥10°-15°,以确保顺利脱模。
- 文字高度/深度:
- 凸字高度:0.2-0.7mm
- 凹字深度:0.1-0.4mm。
- 冲切边缘:下料剩余尺寸建议 0.03-0.2mm,以避免冲压变形。
4. 特殊工艺影响
- 超薄电铸标牌(如0.01-0.08mm)适用于小尺寸、高精度需求,但通常限于平面设计,无法进行复杂曲面加工。
- 若需更大尺寸(如>400mm),可能需要拼接或采用其他金属标牌工艺(如锻压、铝腐蚀等)。
5. 厂商定制能力
- 部分厂商可接受客户定制尺寸,但需提供详细的2D(AutoCAD)和3D(IGS/PRT)图纸。
- 生产周期通常较长(15-25天),尤其是涉及复杂3D结构时。
总结
电铸标牌的尺寸通常 不超过400mm,超薄款更适用于 200mm以下 的精细设计。若需更大尺寸,建议咨询厂商定制可行性或考虑其他工艺(如冲压、腐蚀标牌)。具体尺寸还需结合产品用途、结构复杂度及厂商生产能力综合评估。
