不锈钢铭牌上的字怎么打上去

我们来深入了解一下化学蚀刻工艺。这是一种通过化学溶液“雕刻”金属的工艺，非常适合批量生产图案精细、有立体感的不锈钢铭牌。

它的核心原理其实不复杂，可以概括为“盖房子与挖地基”：
盖房子（保护）：在不锈钢板上，用特殊的“油漆”（感光油墨）把最终需要凸起的文字和图案部分严密地保护起来。
挖地基（腐蚀）：将板材浸入化学溶液（如三氯化铁）中，没有被保护的金属区域就会被腐蚀掉，形成凹陷的“地基”。最后，洗去保护层，原本被保护的图案就清晰地凸现在眼前了。

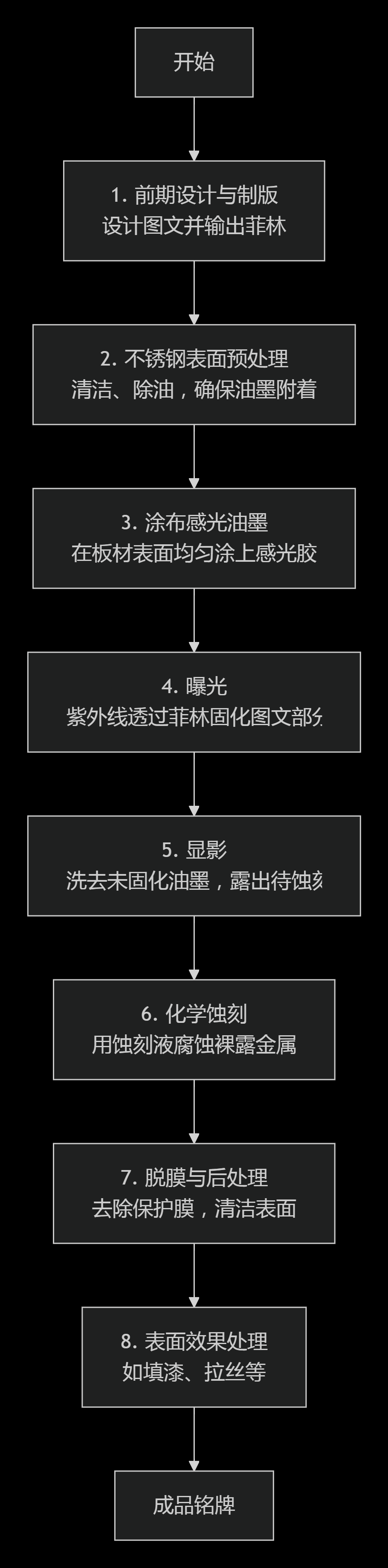

下面这张流程图可以帮你直观地了解不锈钢铭牌蚀刻的整个制作过程：

接下来，我们拆解每个阶段的具体操作和关键点：

🛠️ 第一阶段：前期准备与制版

这是确保最终图文精度的基础。
1. 设计与出片：首先用电脑软件（如CorelDRAW、CAD）设计好铭牌的图文。注意，线条宽度建议不小于0.3mm，否则容易被腐蚀断掉。设计稿需要输出到一张叫“菲林”的胶片上，它就像以前照相的底片，图文部分是透明的，其他部分是黑色的。
2. 选材与清洁：根据铭牌使用环境选择不锈钢，室内常用304，户外或恶劣环境推荐更耐腐蚀的316L。然后需要彻底清洁板材，去除油污和氧化层。可以用5%氢氧化钠溶液加热到60℃浸泡脱脂，再用10%硝酸溶液在室温下酸洗，最后用清水冲净、烘干。

🎨 第二阶段：转移图文（光刻工艺）

这一步是将菲林上的图案，精确地“复印”到不锈钢板上。
1. 涂布感光油墨：在洁净的钢板上均匀涂上一层对光敏感的油墨（感光胶）。涂好后放入烘箱，在60-88℃下烘干，大约15-20分钟，让油墨完全干燥。
2. 曝光（晒版）：将菲林片紧密贴在涂好感光胶的钢板上，放入紫外线曝光机。紫外线会穿透菲林上透明的图文部分，使下面的感光胶发生化学反应而固化（变硬）。被黑色部分遮挡的地方，感光胶则保持原样。曝光时间需要精确控制，通常在30-60秒。
3. 显影：把曝光后的钢板浸入1%-3%的碳酸钠溶液中。未感光的胶层会被溶解掉，露出下面的金属（这部分就是需要被腐蚀的“地基”区域）；而感光固化的胶层则留下来，保护它下面的金属（这就是未来的凸起文字）。最后用清水冲净，图案就显现出来了。

⚗️ 第三阶段：蚀刻

这是核心的“雕刻”环节。
1. 准备蚀刻液：最常用的是三氯化铁溶液。将溶液加热到40-50℃，可以加快腐蚀速度。工业上常用波美度来控制浓度，合适的范围是38-42°Bé。
2. 进行腐蚀：将钢板放入蚀刻机，让三氯化铁溶液不断冲刷裸露的金属表面。304不锈钢比201更耐腐蚀，所以蚀刻时间需要延长约20%。根据所需深度控制时间，一般来说，腐蚀0.1mm的深度大约需要10-15分钟。可以通过试刻来找到最佳的蚀刻速度。

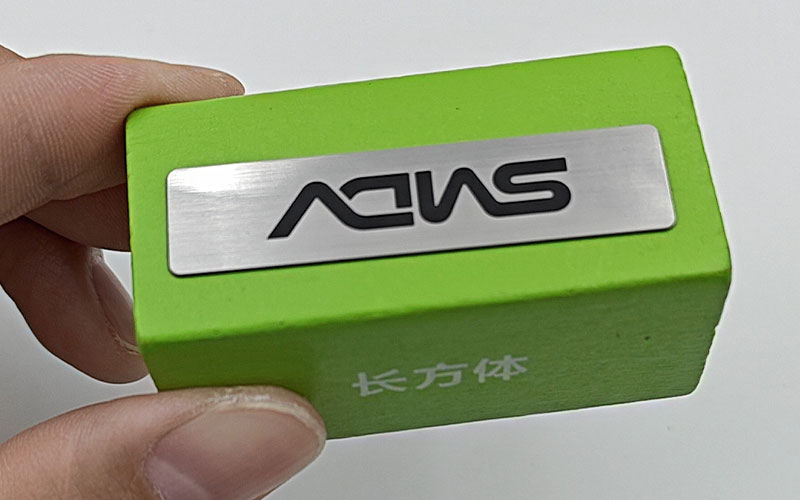

不锈钢铭牌上的字怎么打上去

✨ 第四阶段：后处理

至此，不锈钢铭牌的雏形已经完成，但还需要最后的“梳妆打扮”。
1. 脱膜：将腐蚀好的钢板放入5%-10%的氢氧化钠溶液（40-50℃）中，浸泡一段时间，之前用来保护图文的固化感光胶层就会全部脱落，露出光亮的金属本色。
2. 清洗中和：用清水彻底冲洗，并可以用稀盐酸稍微中和一下残留的碱液，防止表面氧化。
3. 表面效果处理（可选）：这是让铭牌“出彩”的步骤。
填漆：最常见的做法是在腐蚀后的凹槽里填充上颜色（如黑、红漆），干燥后再将表面的油漆打磨掉，这样颜色就只留在凹下去的图文里了，非常清晰醒目。
拉丝/抛光：可以对整个铭牌表面进行拉丝处理，获得细腻的纹路，或者抛光成镜面效果。

如果想让铭牌的图文更醒目，最常见的做法是填漆——在腐蚀后的凹槽里填充上颜色（如黑、红漆），干燥后再将表面的油漆打磨掉，这样颜色就只留在凹陷的图文里，对比鲜明，非常清晰。

希望这份详细的介绍能帮助你全面了解化学蚀刻工艺。如果对材料选择（比如201和304不锈钢的区别）或者填漆的具体操作还有疑问，随时可以再问我。
