电铸标牌毛刺有那些原因造成的

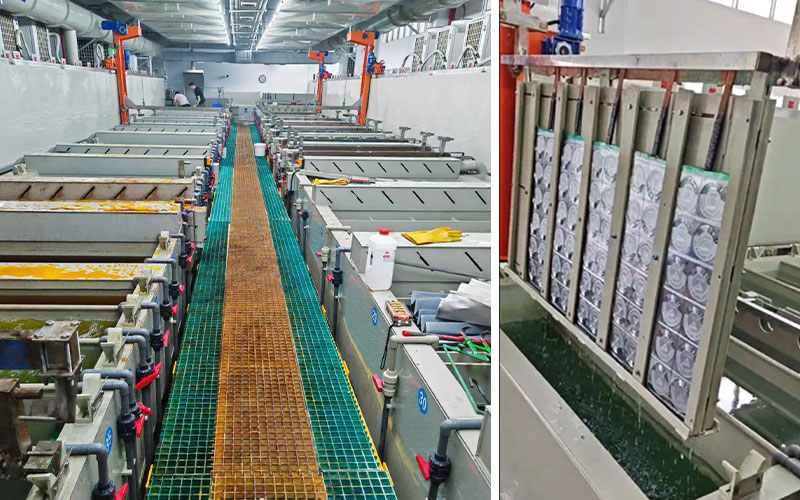

电铸标牌毛刺的产生通常与工艺参数控制、材料特性及操作环境等因素有关，主要原因包括：

1. 电铸液成分异常
金属离子浓度过高：导致沉积过快，结晶粗糙，边缘易形成毛刺。
添加剂比例失衡：如光亮剂、整平剂不足，无法抑制树枝状结晶生长。
杂质污染：电铸液中悬浮颗粒或有机杂质附着在标牌表面，干扰金属沉积。

2. 电流密度不当
电流过大：导致金属沉积速度过快，边缘/凸起部位优先堆积，形成毛刺。
电流分布不均：电场边缘效应使标牌边缘电流集中，沉积过厚。

3. 模板（芯模）问题
表面粗糙或有缺陷：芯模的划痕或颗粒会导致金属沉积不均，复制出毛刺。
脱模不良：分离时机械应力可能导致金属层撕裂，产生毛边。

4. 工艺控制不当
温度波动：电铸液温度过高会加速沉积，温度过低则影响结晶质量。
pH值异常：偏离最佳范围（如镍电铸液pH通常需3.5~4.5）可能引发粗糙沉积。
搅拌不足：导致离子分布不均，局部浓度过高形成毛刺。

5. 后处理因素
机械去毛刺不彻底：电铸后未充分打磨或抛光，残留微小凸起。
腐蚀过度：酸洗或蚀刻时间过长，腐蚀金属晶界形成新毛刺。

6. 环境与操作问题
灰尘污染：空气中颗粒落在芯模或电铸层表面，干扰沉积。
操作失误：如装挂具时接触不良，导致局部电流异常。

解决方案建议：
优化电铸参数：调整电流密度、温度、pH值，确保均匀沉积。
过滤电铸液：定期去除杂质，维持成分稳定。
检查芯模质量：使用高光洁度芯模，必要时抛光或更换。
加强后处理：增加精细打磨或电解抛光工序。

通过系统性排查上述因素，可有效减少标牌毛刺问题，如想了解决更多电铸标牌的问题，可点击网站主页面查阅！
